在工業流量測量領域，DN400口徑電磁流量計憑借其高精度、無壓損、耐腐蝕等特性，成為水處理、化工、冶金等行業的關鍵設備。本文以聯測品牌DN400電磁流量計為切入點，結合技術原理、選型要點、安裝規范及典型應用場景，解析其技術優勢與行業價值。

一、技術原理與核心結構

DN400電磁流量計基于法拉第電磁感應定律設計，其核心部件包括磁路系統、測量導管、電極、襯里及轉換器。當導電液體以流速V流經垂直于磁場的測量管時，會切割磁力線并產生感應電勢E，其大小與流速呈線性關系：
E = k × B × V × D
其中，k為儀表常數，B為磁感應強度，D為管道內徑。通過電極捕獲微弱信號，轉換器將其放大并轉換為4-20mA標準信號或RS485數字信號，實現流量數據的實時傳輸。

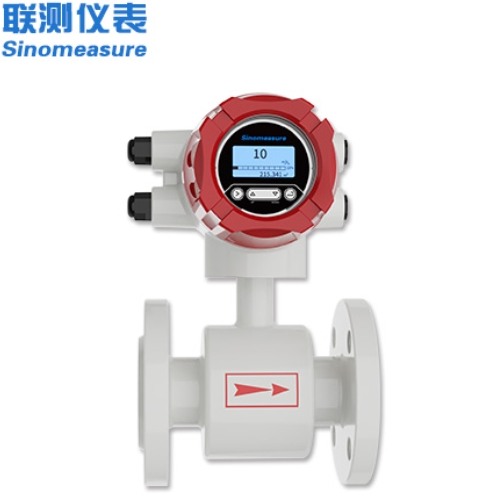

聯測DN400電磁流量計采用交變磁場技術，有效避免直流磁場引發的電極極化問題，同時通過優化勵磁線圈布局，確保大口徑管道內磁場均勻性，使測量精度達到±0.5%。其測量導管選用316L不銹鋼或高強度工程塑料，襯里材料支持聚四氟乙烯（PTFE）、聚氨酯橡膠（PU）等，可耐受強酸、強堿及高溫介質。

二、DN400電磁流量計選型關鍵點

1. 流體特性適配

• 電導率要求：被測介質電導率需≥5μS/cm，低電導率液體（如純水）需添加電解質。
• 腐蝕性匹配：化工場景中，強酸介質選用PTFE襯里+鉭電極，高磨損性礦漿采用陶瓷襯里+碳化鎢電極。
• 溫度與壓力：聯測產品耐溫范圍覆蓋-20℃至180℃，耐壓等級最高達4.0MPa，滿足高溫高壓工況需求。

2. 流量范圍與流速優化

• 經濟流速設計：DN400口徑推薦流速1.5-3m/s，高粘度介質可降至1.0m/s以減少壓損。
• 量程比擴展：聯測通過智能算法將量程比提升至150:1，支持最小流量0.5m³/h至最大流量750m³/h的寬域測量。

3. 防護等級與安裝環境

• 防護等級選擇：地下窨井安裝需IP68潛水型，地面以上選用IP65防噴水型。
• 直管段要求：上游需≥5D直管段，下游≥3D，避免泵、閥門等干擾源。

三、安裝與運維規范

1. 安裝要點

• 垂直安裝優先：固液兩相流體（如污水）建議垂直安裝，自下而上流動以減少沉淀。
• 接地處理：傳感器需單獨接地，接地電阻≤100Ω，陰極保護管道需加裝跨接銅導線。
• 電纜防護：分體式電纜長度≤100m（自來水介質），酸堿溶液可延長至150m，需采用屏蔽雙絞線并避免與動力電纜并行。

2. 典型故障處理

• 零點漂移：檢查電極絕緣電阻（正常值70-100Ω），清理內壁沉積物，確認介質電導率≥5μS/cm。
• 信號衰減：測試電極間電阻，若異常需更換襯里；檢查電纜屏蔽層是否破損。
• 氣泡干擾：水平安裝時改為垂直安裝，或加裝消氣器。

四、行業應用案例

1. 市政污水處理

某污水處理廠采用聯測DN400電磁流量計監測進出水流量，PTFE襯里+316L電極組合耐腐蝕壽命達10年，配合GPRS模塊實現遠程數據傳輸，故障率降低60%。

2. 化工原料計量

某精細化工企業輸送30%鹽酸，選用PTFE襯里+鉭電極電磁流量計，在120℃高溫下穩定運行，年維護成本節省超20萬元。

3. 礦山尾礦輸送

某金礦采用陶瓷襯里+碳化鎢電極電磁流量計測量尾礦漿流量，流速控制在1.2m/s以內，內襯磨損率降低75%，年更換周期延長至3年。

五、技術發展趨勢

• 智能診斷：集成自校準、空管檢測、電極壽命預測功能，實現預測性維護。
• 多參數融合：同步測量溫度、壓力數據，構建流體熱力學模型。
• 無線組網：支持LoRa、NB-IoT通信協議，適配工業物聯網架構。

DN400電磁流量計作為工業流量測量的“神經末梢”，其技術演進始終圍繞精度、可靠性、智能化三大核心。聯測通過持續優化材料工藝與算法模型，推動產品向全場景適配、全生命周期管理方向發展，為流程工業數字化轉型提供關鍵支撐。
